VDE0620 Plugs and Socket Outlet Gauge

VDE0620 Plugs and Socket Outlet Gauge

Germany plug and socket gauge is strictly designed and manufactured according to the relevant standard requirements of VDE0620-1:2010.

This plug and socket test gauge is mainly used to test and inspect whether the structure and size of plugs and sockets conform to VDE0620-1:2010 standards. And the mainly application industries is electronics, electrical appliances, plugs and sockets and other similar areas.

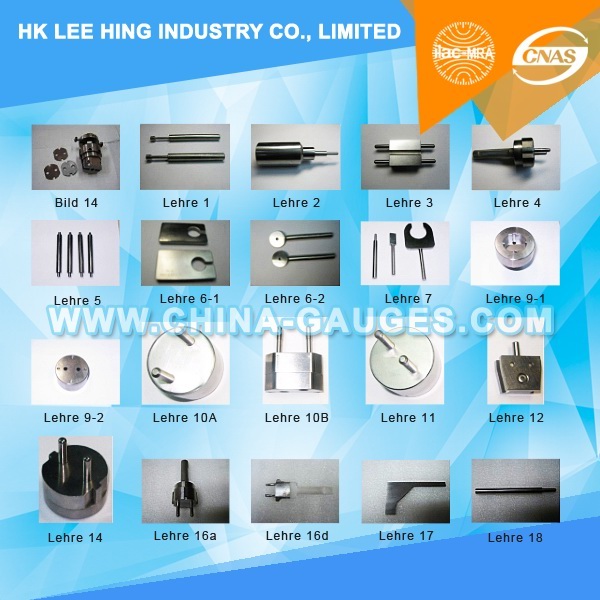

No.	Seite	Details	Qty
1	DIN-VDE0620-1-Lehre1	Größe der Steckerstift-Einführungsöffnungen	3 pcs
2	DIN-VDE0620-1-Lehre2	Prüfung der kleinsten Öffnungsweite und der kleinsten   Abzugskraft der Kontaktbuchsen	2 pcs
3	DIN-VDE0620-1-Lehre3	Einführbarkeit zweipoliger Stecker	1 pcs
4	DIN-VDE0620-1-Lehre4	Einführbarkeit zweipoliger Stecker mit seitlichen   Schutzkontakten	1 pcs
5	DIN-VDE0620-1-Lehre5	Prüfung des Abstandes bis zur erstmaligen Kontaktgabe	1 set/4 pcs
6	DIN-VDE0620-1-Lehre6	Stiftdurchmesser	1 set/4 pcs
7	DIN-VDE0620-1-Lehre7	Prüfung des Stiftabstandes bei Steckern 2P + AC 16 A   und 2P AC 16 A	1 set/2 in 1
8	DIN-VDE0620-1-Lehre8	Prüfung der größten Öffnungsweite der Kontaktbuchsen	1 pcs
9	DIN-VDE0620-1-Lehre9	Auswechselbarkeit	1 pcs
10	DIN-VDE0620-1-Lehre10-A	Prüfung auf Unmöglichkeit des einpoligen Einführens A	1 pcs
11	DIN-VDE0620-1-Lehre10-B	Prüfung auf Unmöglichkeit des einpoligen Einführens B	1 pcs
12	DIN-VDE0620-1-Lehre11	Prüfung der Nichteinführbarkeit zweipoliger Stecker   ohne Schutzkontakt	1 pcs
13	DIN-VDE0620-1-Lehre12	Prüfung auf Unmöglichkeit des einpoligen Einführens von   Steckern in Steckdosen	1 set/4 pcs
14	DIN-VDE0620-1-Lehre13	Prüfung der Nichtberührbarkeit von aktiven Teilen durch   die Shutter hindurch und von aktiven Teilen von Steckdosen mit höherem   Schutzgrad	1 set
15	DIN-VDE0620-1-Lehre14	Prüfung der seitlichen Schutzkontakte	1 pcs
16	DIN-VDE0620-1-Lehre15	Prüfung der Nichtberührbarkeit von aktiven Teilen durch   die Shutter hindurch nach der Prüfung des bestimmungsgemäßen Betriebs	1 set
17	DIN-VDE0620-1Fig15	Gauge	1 pcs
18	DIN-VDE0620-1-Lehre16a	Prüfung der größten Abzugskraft des Steckers 2P + AC   250 V 16 A	1 pcs
19	DIN-VDE0620-1-Lehre16b	Lehre zur Prüfung der größten Abzugskraft des Steckers	1 pcs
		3P + N + AC 400/230 V 16 A
20	DIN-VDE0620-1-Lehre16c	Prüfung der größten Abzugskraft des Steckers AC 400/230   V 25 A	1 pcs
21	DIN-VDE0620-1-Lehre16d	Prüfung der größten Abzugskraft des Steckers 2P AC 250   V 2,5 A	1 pcs
22	DIN-VDE0620-1-Lehre16e	Prüfung der größten Abzugskraft der Kontaktbuchse des   Steckers nach DIN 49441 Form R2	1 pcs
23	DIN-VDE0620-1-Lehre17	Prüfung des Umrisses von Kappen und Abdeckungen (Dicke:   ca. 2 mm)	1 pcs
24	DIN-VDE0620-1-Lehre18	Prüfung von Rillen, Löchern und Hinterschneidungen	1 pcs
25	DIN-VDE0620-1-Lehre19a	Messung der Kraft zum Öffnen des Shutters für   Steckdosen 16 A, 250 V~nach DIN 49440-1	1 pcs
26	DIN-VDE0620-1-Lehre19b	Messung der Kraft zum Öffnen des Shutters für   Steckdosen 2,5 A, 250 V~ nach DIN 49440-2 und DIN 49437	1 pcs
27	DIN-VDE0620-1-EN50075	Test the interchangeability of plug gauge	1 pcs
28	DIN-VDE0620-1-49440-L1	49440 - L1 - the IPX4 test socket	1 pcs
29	DIN-VDE0620-1-49440-L2	49440 - L2 - the IPX4 test socket	1 pcs
30	DIN-VDE0620-1-L1-L2	Poles with grounding plug diameter gauge and test   equipment	1 set/3 pcs
31	DIN-VDE0620-1-Bild15	Vorrichtung zur Prüfung der Stabilität von seitlichen   Schutzkontakten	1 set
32	DIN-VDE0620-1-Bild14	Vorrichtung zur Messung der Kontaktkraft bei seitlichen   Schutzkontakten	1 set
33	DIN-VDE0620-1-Bild43	Vorrichtung zur Prüfung der seitlichen Schutzkontakte	1 set/2 pcs
